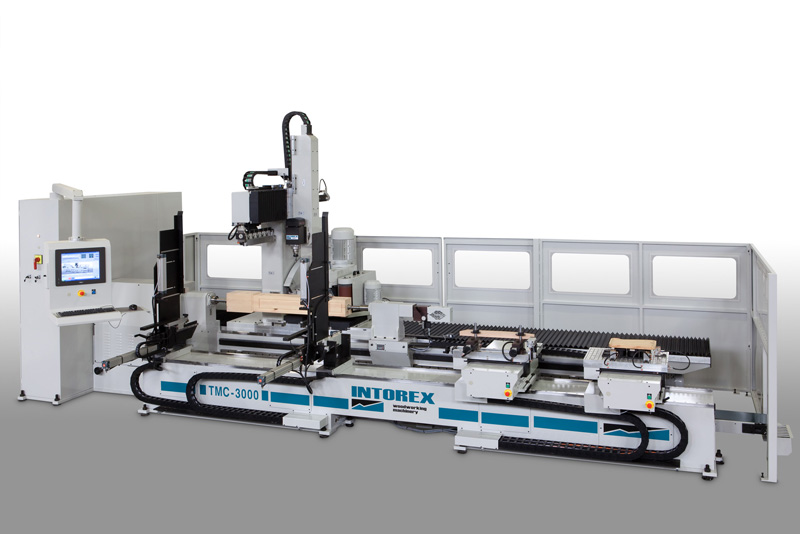

TMC-3000 DB
Centra obróbcze CNC

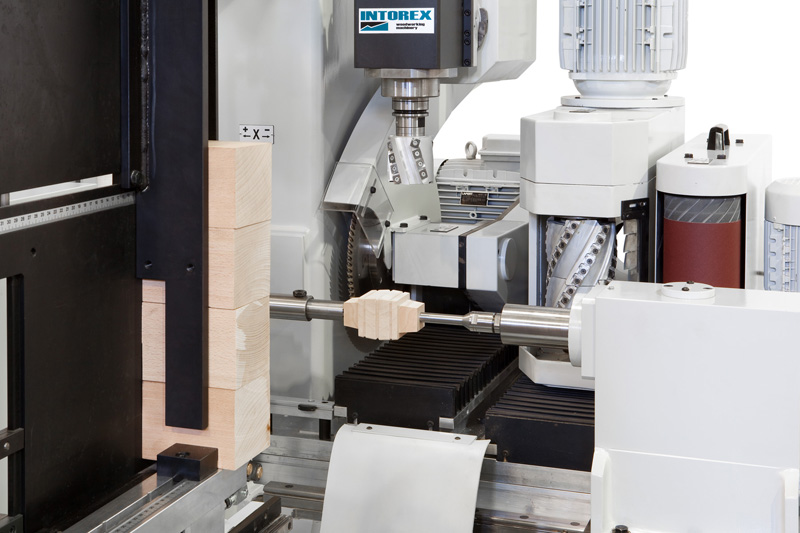

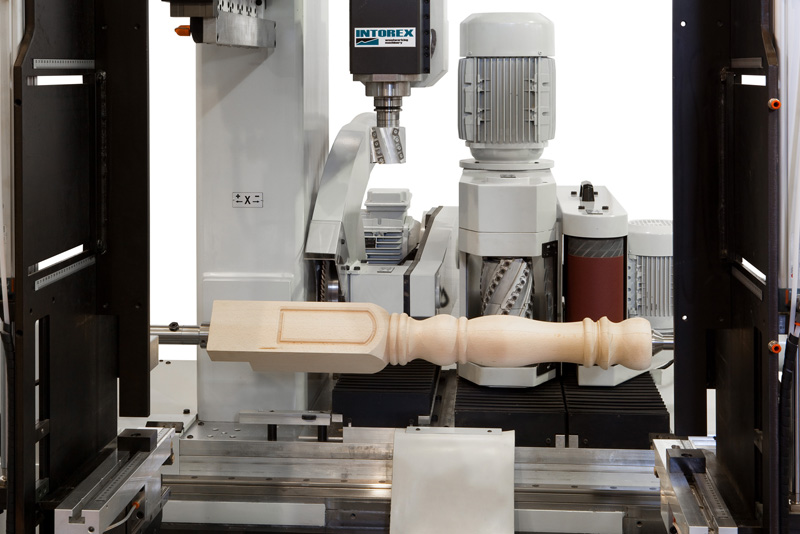

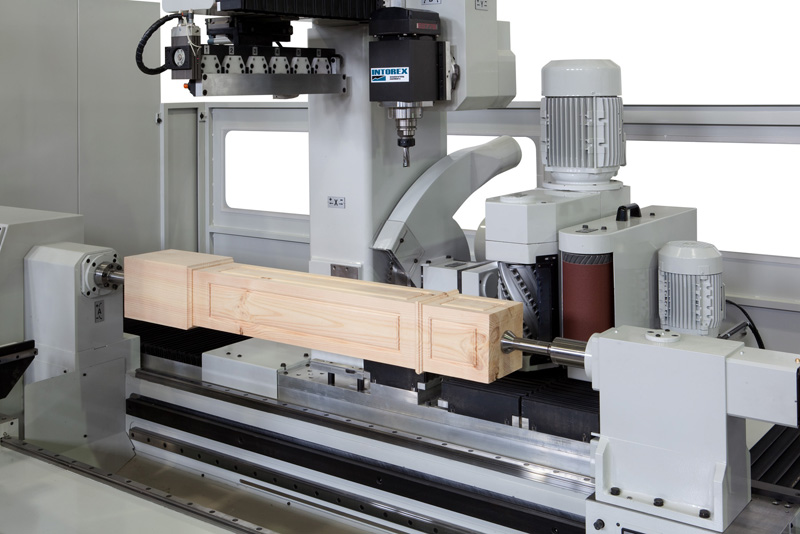

Centrum obróbcze one w 5 interpolowanych osi CNC (X-Y-Z-A-B), wyposażone w 8 zespołów roboczych do frezowania, wiercenia, profilowania frezem tarczowym i szlifowania. Element obrabiany podawany jest z podajnika w pełni automatycznym cyklu pracy, mocowany jest poosiowo pomiędzy konikiem i zabierakiem. Posiada głowicę uniwersalną do wiercenia lub frezowania z możliwością wymiany narzędzi z magazynka 6 pozycyjnego. Opcjonalnie może być wyposażona dodatkowo w głowicę frezującą kątową.

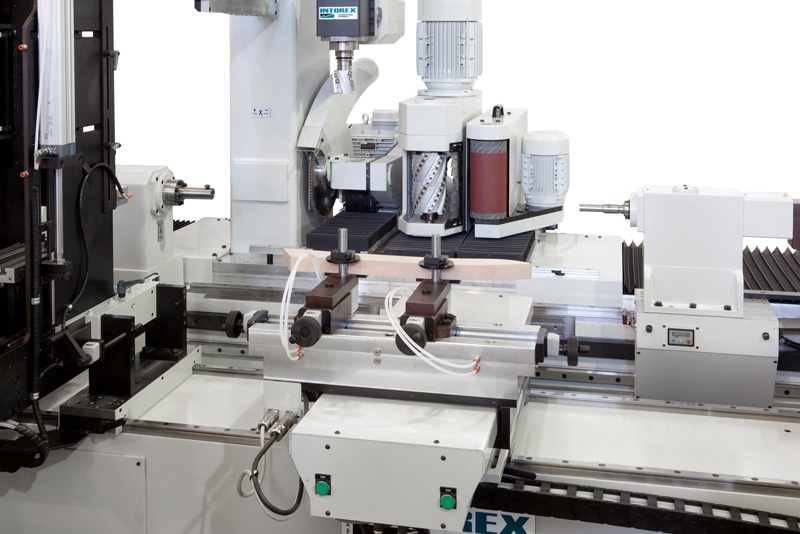

Może być wyposażone w 4 dodatkowe stoły robocze i pompę podciśnieniową dla wersji DB.

DANE TECHNICZNE
Max. długość elementu obrabianego 3000 mm
Max. średnica elementu obrabianego 350 mm
Max. wymiary kantówki 300 x 300 mm
Max. wymiary kantówki podawanej automatycznie 150 x 150 mm
Skok osiowy ? liniowy: oś X 3900 mm
oś Y, Z 460 mm
oś Y2, Y3, Y4 360 mm
Obrotowy oś A 360°
oś B + / – 90°
Wrzeciono główne poziome: Moc 22 kW
(obrót elementu ? oś A) Prędkość obrotowa 0 – 1500 obr./min.
Głowice do toczenia: Moc 11 kW
(frez tarczowy ? oś Y2) Prędkość obrotowa 2500 – 4500 obr./min.
Głowica profilująca: Moc 11 kW
(głowica strugająca ? oś Y3) Prędkość obrotowa 0 – 6000 obr./min.
Agregat szlifujący element: Moc 2,2 kW
(taśma z oscylacją) Prędkość obrotowa 3000 obr./min.
Frezarka z głowicą ruchomą: Moc 12 kW
(z autom. zmianą narzędzi) Prędkość obrotowa 0 – 24000 obr./min.
Wymiana narzędzi – magazynek: Typ uchwytu HSK F 63
Liniowy 6 pozycji
Waga maszyny: TMC-3000 DB 6500 kg
Wymiary: TMC-3000 DB 7100x4100x3000 mm
