TMC-1500/3000
Centra obróbcze CNC

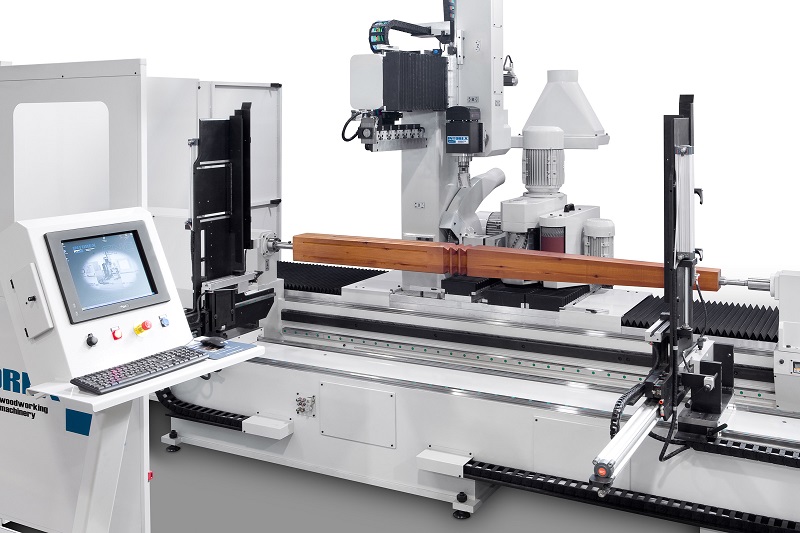

Centrum obróbcze one w 9/10 interpolowanych osi CNC (X-Y-Z-A-B), wyposażone w 8 zespołów roboczych do frezowania, wiercenia, profilowania frezem tarczowym i szlifowania. Element obrabiany podawany jest z podajnika w pełni automatycznym cyklu pracy, mocowany jest poosiowo pomiędzy konikiem i zabierakiem. Posiada głowicę uniwersalną do wiercenia lub frezowania z możliwością wymiany narzędzi z magazynka 10 pozycyjnego. Opcjonalnie może być wyposażona dodatkowo w głowicę frezującą kątową.

DANE TECHNICZNE
Max. długość elementu obrabianego 1500/3000 mm
Max. średnica elementu obrabianego 300 mm
Max. wymiary kantówki 210 x 210 mm
Max. wymiary kantówki podawanej automatycznie 150 x 150 mm
Skok osiowy – liniowy: oś X 2100 / 3900 mm
oś Y, Z 460 mm
oś Y2, Y3, Y4 360 mm
Obrotowy oś A 360°
oś B + / – 90°
Wrzeciono główne poziome: Moc 22 kW
(obrót elementu – oś A) Prędkość obrotowa 0 – 1500 obr./min.
Głowice do toczenia: Moc 11 kW
(frez tarczowy – oś Y2) Prędkość obrotowa 2500 – 4500 obr./min.
Głowica profilująca: Moc 11 kW
(głowica strugająca – oś Y3) Prędkość obrotowa 0 – 6000 obr./min.
Agregat szlifujący element : Moc 2,2 kW
(taśma z oscylacją) Prędkość obrotowa 3000 obr./min.
Agregat szlifujący element po toczeniu: Moc 0,5 kW
(taśma z rolkami – oś Y, zespół Y5) Prędkość obrotowa 3000 obr./min.
Frezarka z głowicą ruchomą: Moc 12 kW
(z autom. zmianą narzędzi) Prędkość obrotowa 0 – 24000 obr./min.
Wymiana narzędzi – magazynek: Typ uchwytu HSK F 63, talerzowy 10 pozycji
Waga maszyny: TMC-1500/3000 4500/4700 kg
Wymiary: TMC-1500   5200x4200x3400 mm
Wymiary: TMC-3000  6800x5000x3400 mm
