TKC-1500/AS
Centra obróbcze CNC

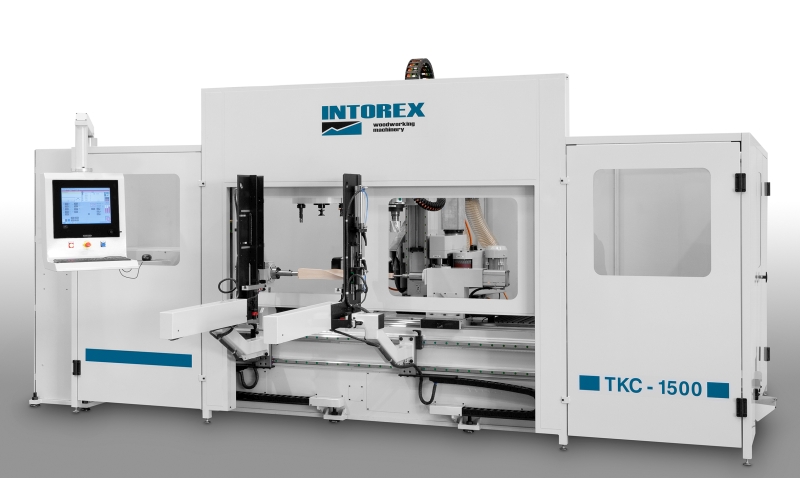

Centrum obróbcze TKC-1500 wyposażone jest w 6 interpolowanych osi CNC.

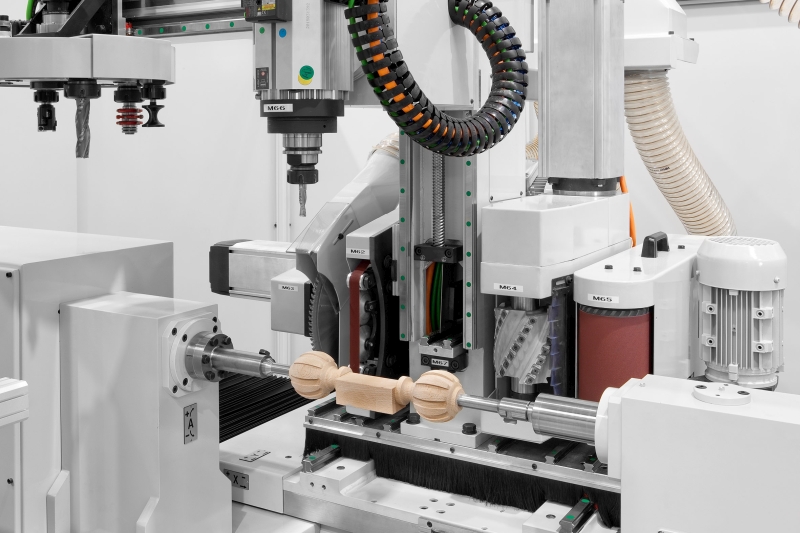

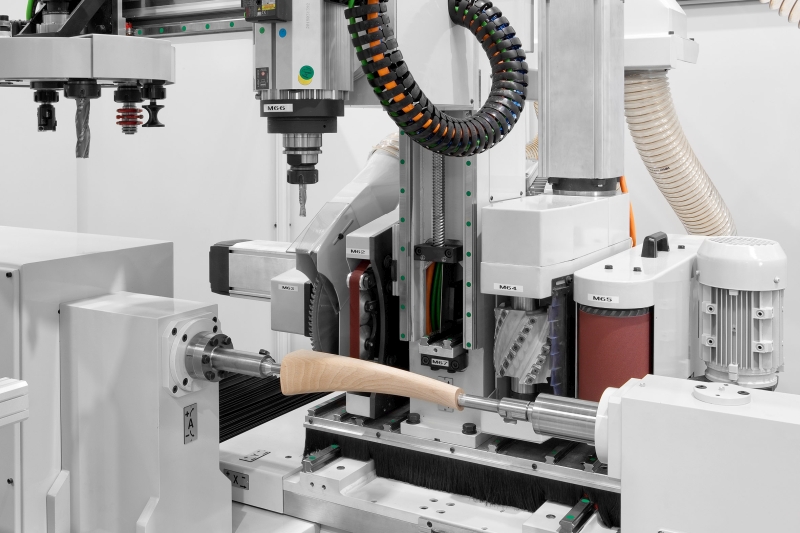

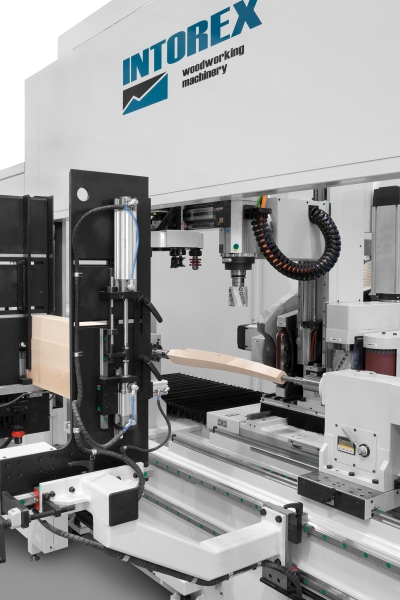

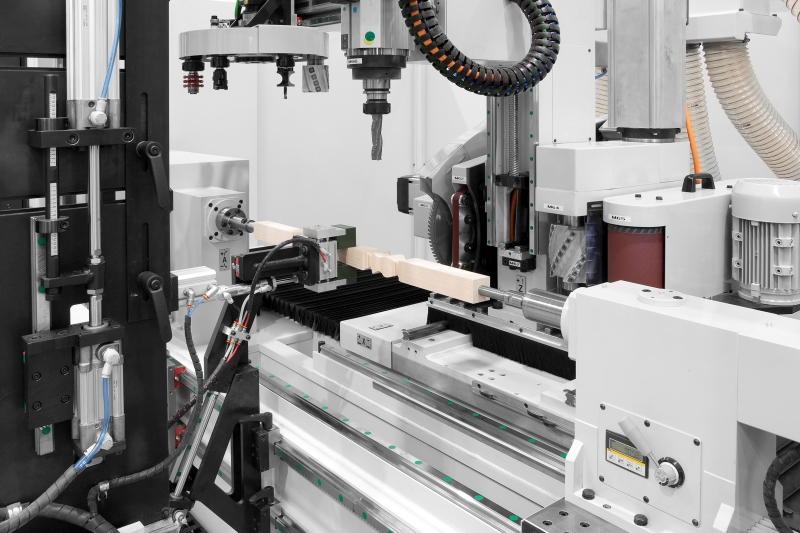

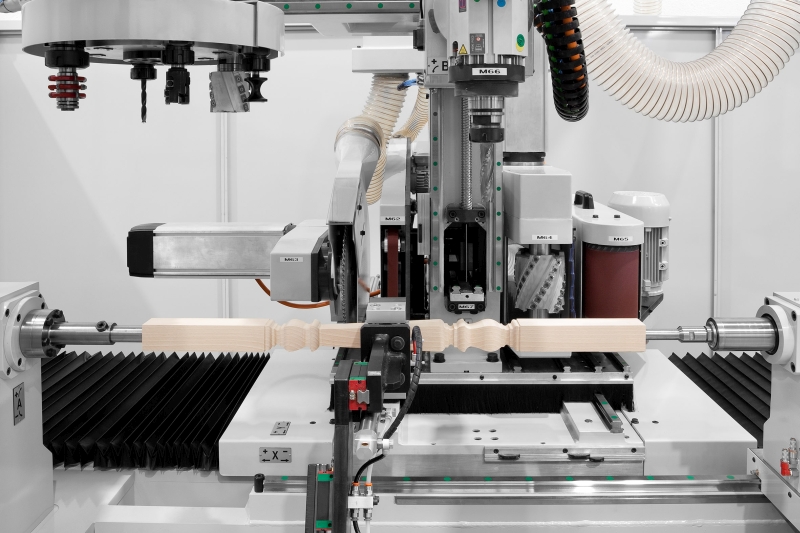

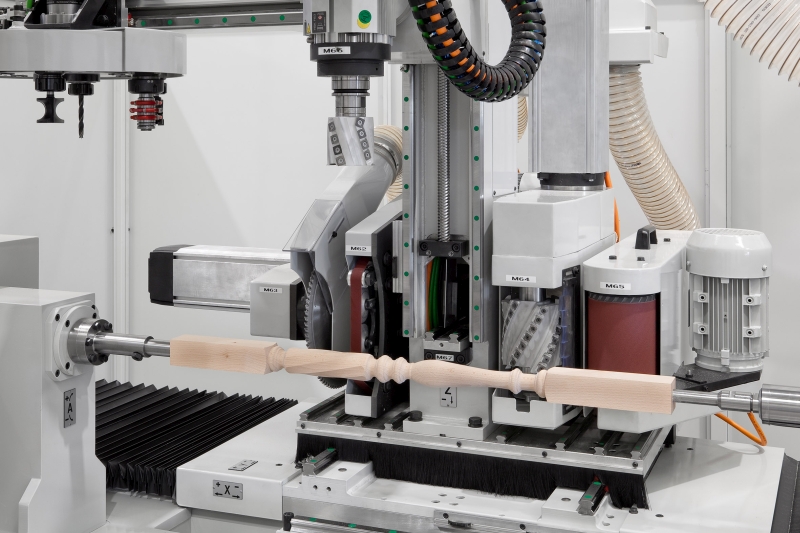

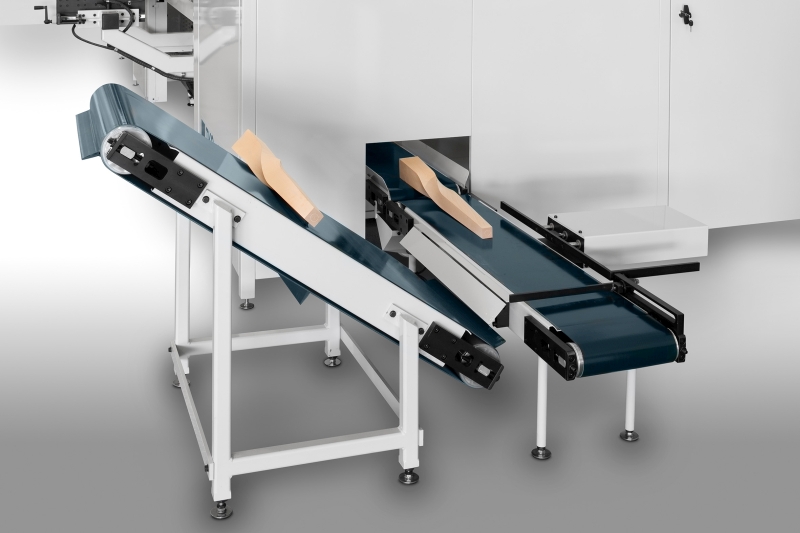

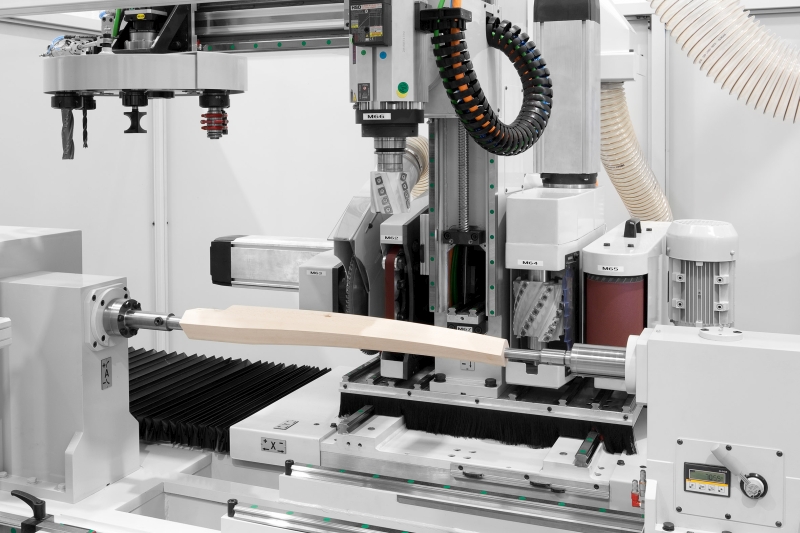

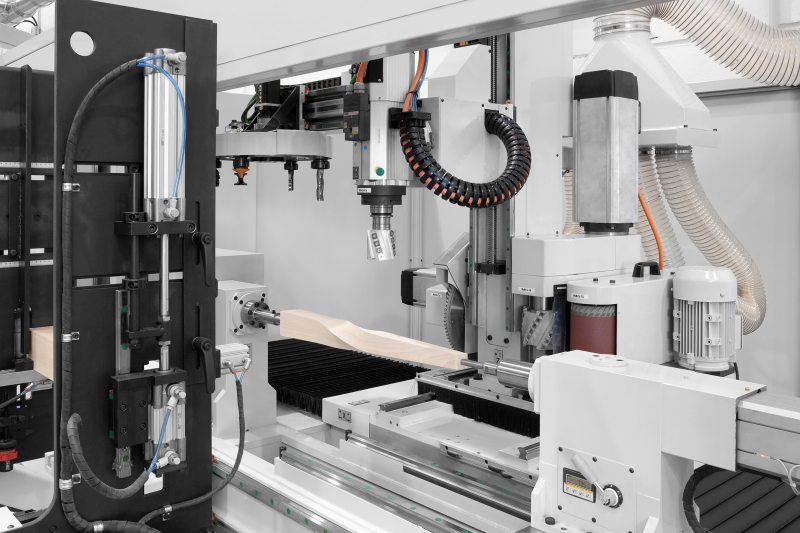

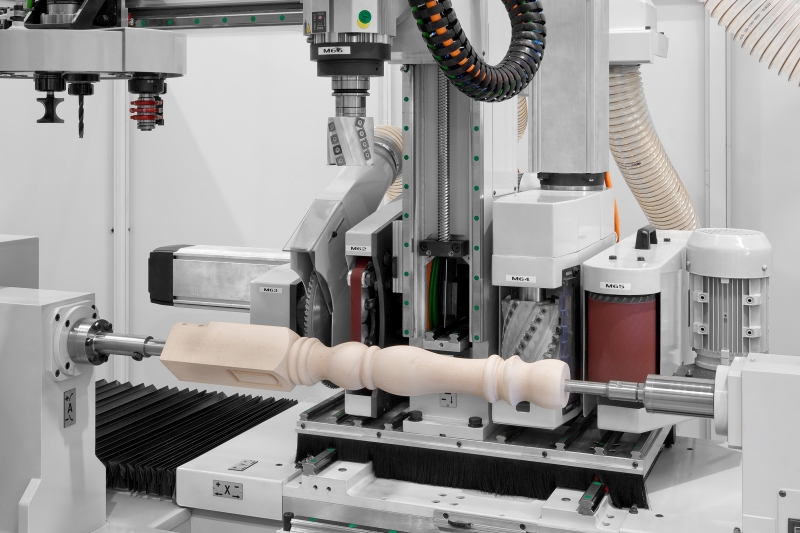

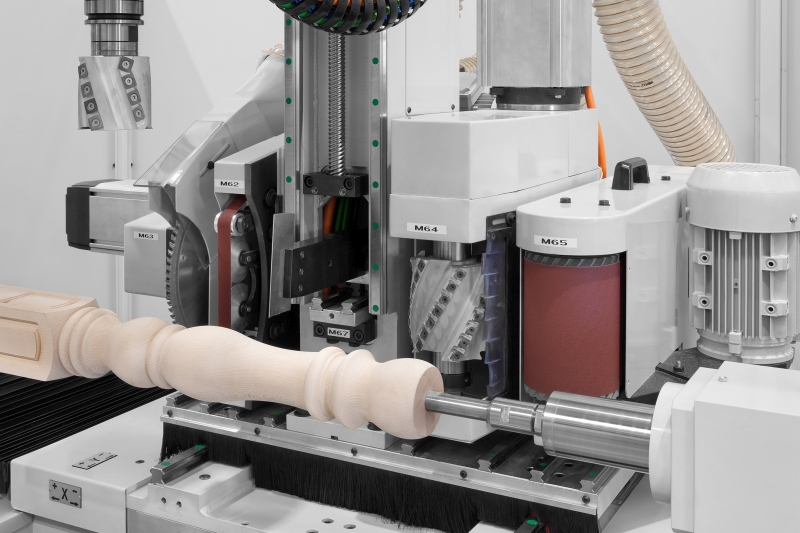

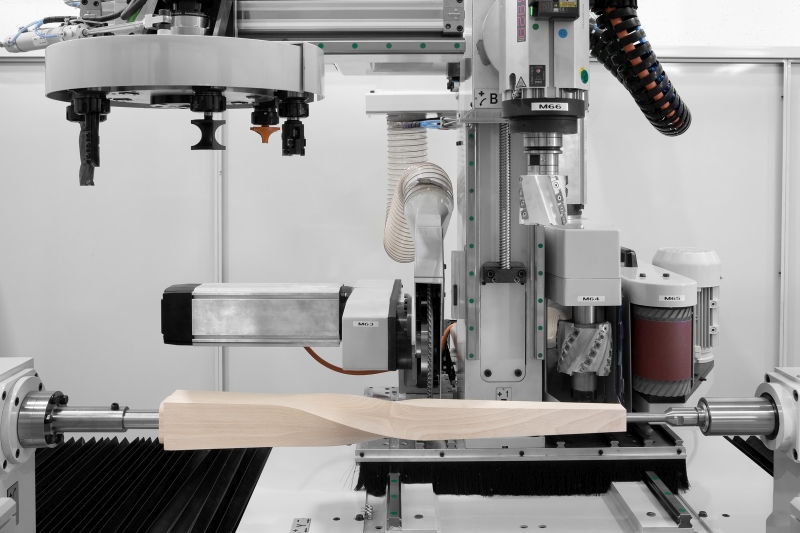

Wersja standardowa TKC jest wyposażona w przedni podajnik kantówki, głowicę toczącą wyposażoną w specjalny frez piłkowy do toczenia, głowicę frezująca i głowicę do szlifowania powierzchni frezowanych. Dzięki zespołowi szlifującemu można uzyskać gotowy element. Po ukończeniu obróbki i szlifowaniu elementu, jest on wydawany za pomocą pasa transportowego.

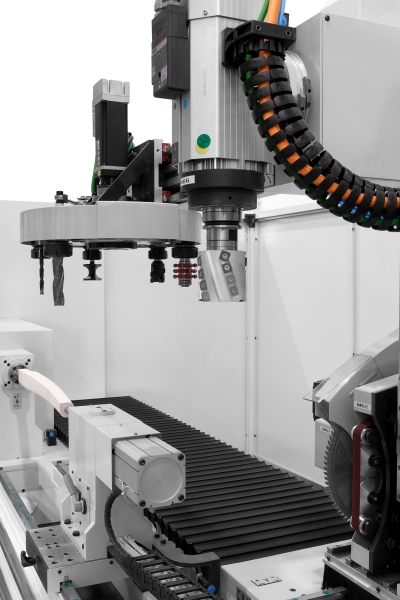

Ponadto, TKC jest wyposażone w elektrowrzeciono z 8-pozycyjnym magazynkiem talerzowym i automatyczną zmianą narzędzi..

Opcjonalnie, TKC może być wyposażone w zespół szlifujący z pionowym paskiem do elementów toczonych, jak również w zespół do toczenia za pomocą noża typu „V”.

DANE TECHNICZNE
Max. długość elementu obrabianego 1500 mm
Max. średnica elementu obrabianego 230 mm
Max. wymiary kantówki 160 x 160 mm
Max. wymiary kantówki podawanej automatycznie 120 x 120 mm
Ilość osi  sterowanych 6
Skok osiowy – liniowy: oś X 2400 mm, oś Y – 350 mm, oś Z  – 650 mm
Obrotowy: oś A 360°, oś B   90°
Wrzeciono główne poziome: Moc 15,8 kW
(obrót elementu – oś A)              Prędkość obrotowa 0 – 1500 obr./min.
Głowice do toczenia:                      Moc 9 kW
(frez tarczowy – oś Y, zespół Y2)         Prędkość obrotowa 1000 – 4500 obr./min.
Głowica profilująca:                      Moc 9 kW
(głowica strugająca – oś Y, zespół Y3) Prędkość obrotowa 1000 – 5000 obr./min.
Agregat szlifujący element po toczeniu:       Moc 0,5 kW
(taśma z oscylacją – oś Y, zespół Y5)               Prędkość obrotowa 3000 obr./min.
Frezarka z głowicą ruchomą:    Moc 7,5 kW
(z autom. zmianą narzędzi – oś B) Prędkość obrotowa 0-22000 obr./min.
Wymiana narzędzi – magazynek: Typ uchwytu HSK F 63, talerzowy 8 pozycji, 6 uchwytów
Waga maszyny TKC-1500:  4500 kg
Wymiary           TKC-1500:   5300x3800x3000 mm
