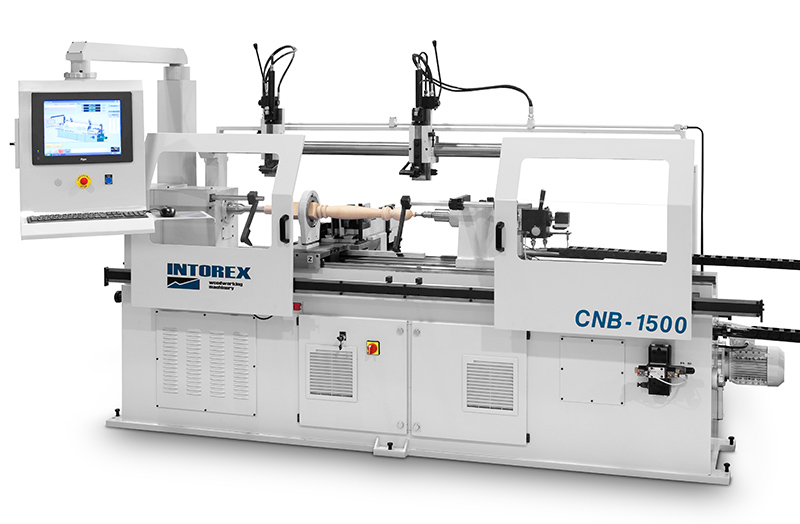

CNB-1500 tokarka sterowana numerycznie

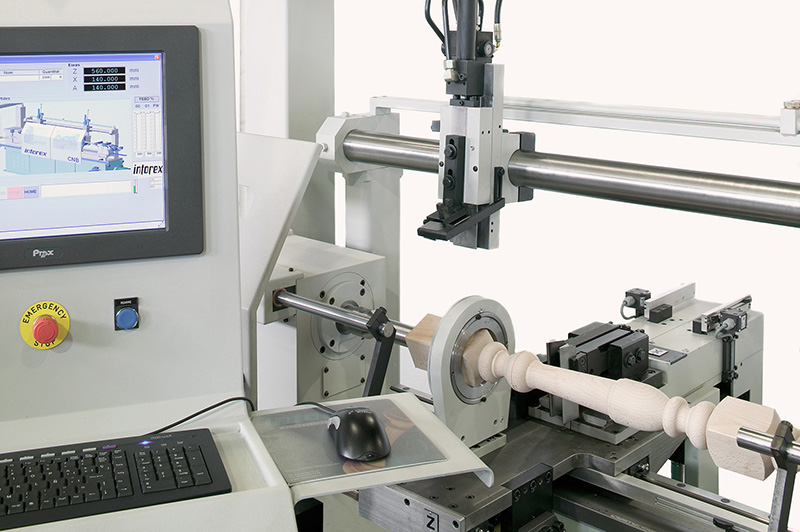

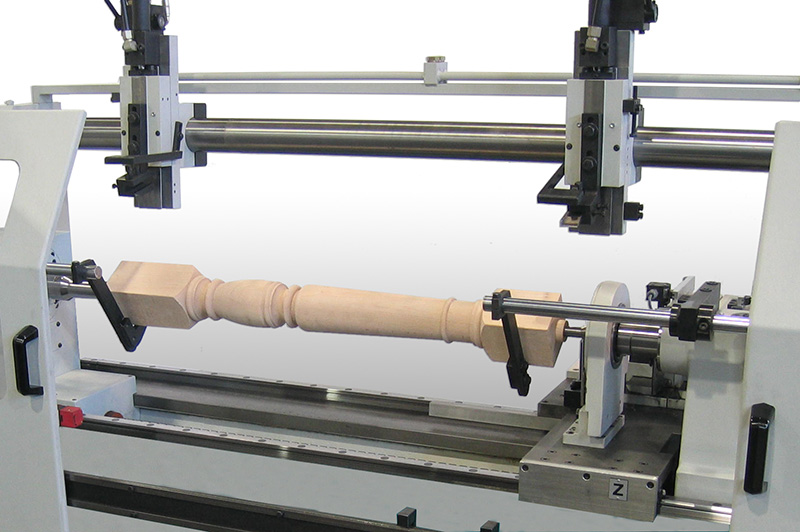

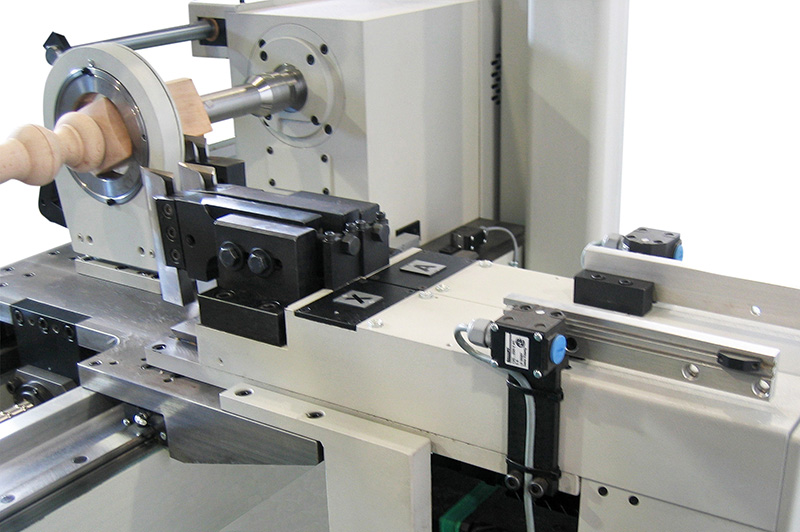

Numerycznie sterowana tokarka ze sterowaniem na 4 osiach (X,A,Z plus wrzeciennik), z komputerem PC przemysłowym w celu programowania osi. Posiada oś główną i dwie osie sterowane numerycznie. Głowica wrzeciennika posiada przetwornicę częstotliwości, która pozwala na dostosowanie prędkości sterowania. Maszyna posiada dwa zespoły hydraulicznych imaków nożowych ( z posuwem ręcznym) w celu wykonywania czopów i dwa ramienia sterowane pneumatycznie dla załadunku i centrowania materiału.

Możliwe do zastosowania dodatkowe wyposażenie do frezowania po toczeniu:

1. Agregat do wykonywania profili prostych (rowków), składający się z silnika o mocy 3,7 kW i przetwornicy częstotliwości do 10.000 obr/min, przystosowany do pracy z frezami promieniowymi.

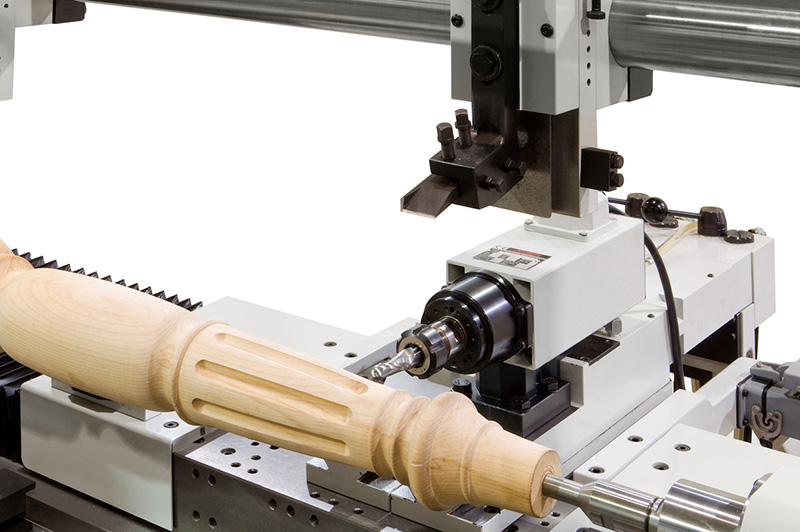

2. Zespół do frezowania rowków złożony z silnika 2 kW i przetwornicy częstotliwości do 18000 obr/min do obróbki z frezem czołowym.

DANE TECHNICZNE dla CNB 1500:

Max. długość elementu toczonego                           1500 mm.
Max. średnica elementu toczonego                            300 mm.
Max. wymiar kantówki podawanej                     200 x 200 mm.
Obroty wrzeciona                                           0-5000 obr/min.
Prędkość posuwu noży kopiujących                 0-16 metr/min.
Prędkość powrotu noży kopiujących                0-40 metr/min.
Całkowita moc zainstalowana                                     7,5 kW
Ciśnienie robocze powietrza                                        6 atm.
Ciężar maszyny netto/brutto                              1720/1870 kg.
Wymiary maszyny                                             3300 x 1250 x 2000 (h)
Wydajność produkcyjna max. do                     900 szt. /godz.
